Каркас лестницы из металла: виды, расчёт и монтаж

Каркас лестницы из металла — несущая основа, которая воспринимает нагрузку от ступеней, ограждений и людей. От качества изготовления зависит безопасность, долговечность и геометрия всей конструкции. Обычно каркас лестницы из металла  выбирают за прочность, возможность перекрывать большие пролёты и точность заводского изготовления.

Ниже — обзорное руководство для проектировщиков, мастеров и владельцев домов. Оно поможет разобраться в типах каркасов, материалах, расчёте и особенностях монтажа.

Что представляет собой металлический каркас

Каркас состоит из несущих элементов: косоуров, тетивы, балок площадки, стоек и связей. На них крепятся ступени, подступенки и ограждения. Металл позволяет создавать лёгкие и прочные конструкции любой формы.

Основной материал — профильная труба, швеллер, уголок или двутавр. Для декоративных лестниц используют комбинацию металла и дерева, стекла или камня.

Каркас может быть сварным или сборным на болтах. Сварной вариант жёстче, сборный удобнее для транспортировки и монтажа на объекте.

Металлический каркас задаёт геометрию всей лестницы, поэтому ошибки в расчёте нельзя исправить отделкой ступеней.

Виды каркасов по конструкции

По типу несущей системы выделяют маршевые, поворотные, винтовые и комбинированные каркасы. Маршевые — самые простые и удобные для передвижения.

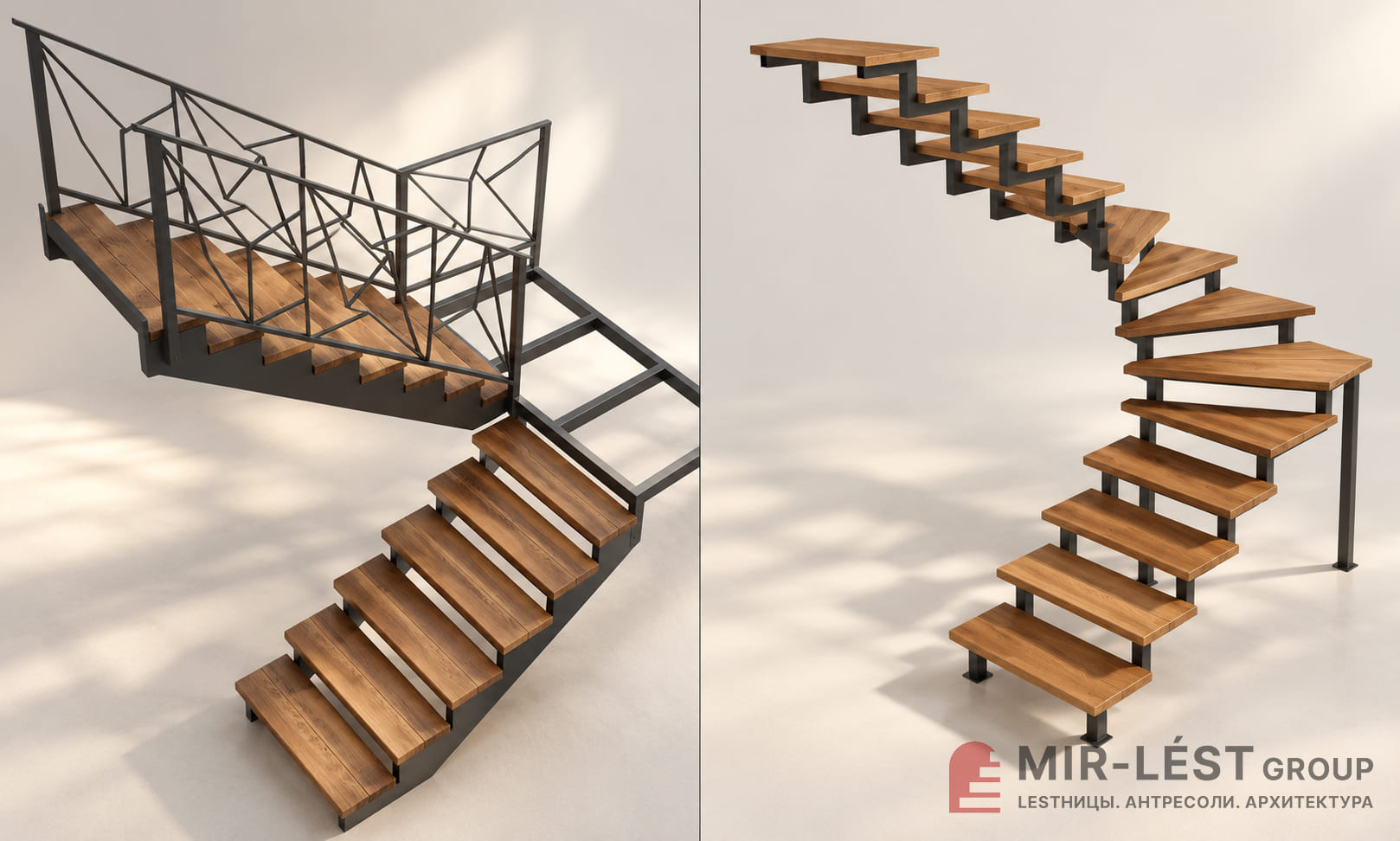

Поворотные включают площадки или забежные ступени. Винтовые компактны, но менее удобны для постоянного использования. Комбинированные сочетают марши и повороты.

По расположению несущих элементов различают каркасы на косоурах, на тетивах, на больцах и консольные. Каждый тип влияет на внешний вид и способ крепления ступеней.

Основные типы каркасов

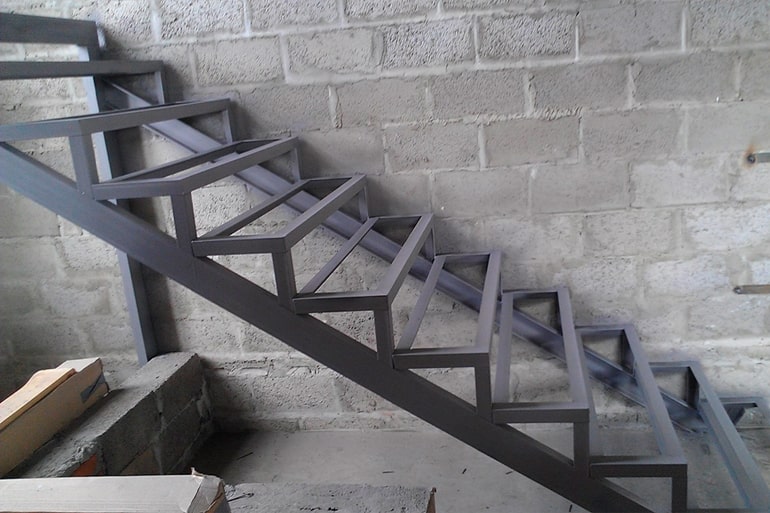

• На косоурах — несущие балки под ступенями.
• На тетивах — балки по бокам, ступени в пазах.
• На больцах — крепление ступеней к стене и стойке.
• Консольные — ступени закреплены в стене без опор.
• Винтовые — спиральная несущая стойка.

Материалы и профили

Для каркаса чаще применяют профильную трубу прямоугольного или квадратного сечения. Она удобна в сварке и имеет хорошее соотношение прочности и массы.

Швеллер и двутавр используют для тяжёлых маршевых лестниц с большими пролётами. Уголок подходит для лёгких конструкций и вспомогательных элементов.

Сталь выбирают по условиям эксплуатации: внутри помещения достаточно углеродистой, на улице — с антикоррозионным покрытием или оцинковкой.

Расчёт и проектирование

Расчёт начинается с замеров проёма: высоты подъёма, длины, ширины марша и места поворота. Затем определяют количество ступеней и их размеры.

Оптимальная высота подступенка — 150–180 мм, ширина проступи — 280–300 мм. Уклон марша обычно составляет 30–40 градусов.

Каркас проверяют на прочность и прогиб. Важно учитывать динамическую нагрузку, вес отделки и ограждений. Для сложных конструкций расчёт выполняют в специализированных программах.

Порядок проектирования

1. Замер проёма и определение габаритов.
2. Выбор типа каркаса и материала.
3. Расчёт ступеней и уклона.
4. Проверка прочности и прогиба.
5. Подготовка чертежей и спецификации.
6. Изготовление и монтаж.

Изготовление и сварка

Элементы каркаса нарезают по размерам и собирают на сборочном столе. Сварные швы зачищают, проверяют геометрию и диагонали.

Особое внимание уделяют узлам крепления косоуров к площадке и стойкам. Именно там возникают максимальные напряжения.

После сварки каркас грунтуют и окрашивают. Для улицы применяют порошковую окраску или горячее цинкование.

Монтаж каркаса

Монтаж начинают с разметки и крепления опорных элементов к стенам и перекрытиям. Затем устанавливают косоуры или тетивы и выравнивают их по уровню.

Ступени крепят после проверки геометрии каркаса. Ограждения устанавливают в последнюю очередь, обеспечивая нормативную высоту и жёсткость.

Все сварные и болтовые соединения проверяют на прочность. Готовую конструкцию окрашивают и защищают от коррозии.

Качественный монтаж невозможен без ровного основания и проверки геометрии на каждом этапе сборки.

Преимущества металлического каркаса

Металл позволяет создавать лёгкие и прочные лестницы с большими пролётами. Конструкция каркас лестницы занимает меньше места по сравнению с бетонными аналогами.

Заводское изготовление обеспечивает точность и сокращает сроки монтажа. Металлический каркас можно усилить, перекрасить или облицевать новыми материалами.

Современные покрытия защищают от коррозии и придают декоративный вид. Возможны любые формы: прямые, поворотные, винтовые и комбинированные.

• Высокая прочность при малом весе.
• Точность изготовления и быстрый монтаж.
• Возможность любой геометрии.
• Долговечность при защите от коррозии.
• Ремонтопригодность и возможность облицовки.

Ошибки при изготовлении

Частая ошибка — экономия на расчёте и уменьшение сечения несущих элементов. Это приводит к прогибу и вибрации при ходьбе.

Некачественная сварка и отсутствие антикоррозионной защиты сокращают срок службы. На улице такие дефекты проявляются особенно быстро.

Неровный монтаж ступеней и ограждений создаёт дискомфорт и опасность. Важно проверять уровень и шаг ступеней на каждом этапе.

Практические рекомендации

Для жилых домов оптимальны маршевые каркасы на косоурах из профильной трубы. Для компактных помещений подойдут поворотные и винтовые варианты.

Выбирайте проверенных изготовителей с опытом и портфолио. Уточняйте, входит ли в услугу расчёт, доставка и монтаж.

Регулярно осматривайте сварные швы и покрытие. Своевременная подкраска продлевает срок службы конструкции.

Надёжный каркас лестницы из металла — это результат точного расчёта, аккуратной сварки и защитного покрытия.
